一、 概述

DFYH-4(A/B/C)型氧化鋅避雷器在線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

二、 儀器特點

1、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。

2、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。

3、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

4、配上無線傳輸終端，可以無線傳輸PT二次電壓信號。（DFYH-4B）

5、本儀器可以使用電場感應的方法代替PT二次接線。（DFYH-4C）

6、具有阻性電流基波峰值輸出、邊相校正等功能。

7、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；

三、 儀器面板示意圖

                             圖一

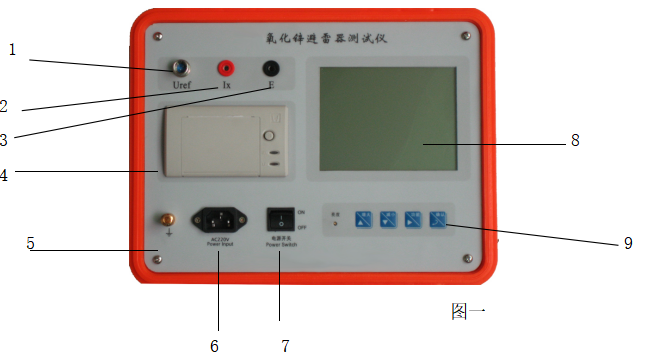

面板說明：

1---參考電壓輸入端；      2---泄漏電流輸入端；      3--測量接地端；

4---微型打印機；          5---安全接地端；          6---充電插座；

7---電源開關；            8--大屏幕液晶顯示器;      9---觸摸鍵盤區；

▲增大 ▼減小 ▼功能  ↙確定

四、 主要技術參數

全電流測量范圍：  0—20mA有效值，50Hz/60Hz  準確度：±（讀數×5%＋5μA）

阻性電流基波測量準確度（二次法不含相間干擾）：±（讀數×5%＋5μA）

電流諧波準確度：±（讀數×10%＋10μA）

參考電壓輸入范圍：25V—250V有效值，總諧波含量＜30%  50Hz/60Hz

參考電壓測量準確度：±（讀數×5%＋0.5V）

電壓諧波測量準確度: ±（讀數×10%）

基波電流電壓夾角Φ：0 o -360o

電場強度輸入范圍:30KV/m—300KV/m   總諧波含量＜30%

電場強度測量準確度：±（讀數×10%）

電場諧波測量準確度：±（讀數×10%）

電池工作時間：主機6小時   充電電源：220V±10%  50Hz/60Hz

充電時間：＞5小時

工作環境：溫度：-10—50℃  濕度：＜90%
