一、產品簡介

無局放試驗裝置是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。

無局放交流耐壓試驗裝置產品執行標準：DL/T 845.1 - 2004。采用先進的微電子芯片處理技術、觸摸屏控制及無線手機APP操作，操作簡單明了。全部測試參數設定后自動進行測試，無需人工干預。

該試驗裝置適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門

等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。外觀亮麗輕巧，使測試過程更加方便簡單。

二、產品特點

● 電壓、電流、時間、狀態信息及提示信息等數據7寸高清觸摸彩屏（可選配10寸）顯示，讀數清晰、直觀；

● 全中文界面，操作簡單明了，可適應多種應用場合；

● 自動模式、手動模式、（可選配手機無線APP自動模式、手機無線APP手動模式）提高了產品的安全性、可靠性；

● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；

● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；

● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃絡(luò )或擊穿時的電壓；

● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）

● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）

● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；

● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；

● 升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會(huì )自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；

● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

三、主要技術參數

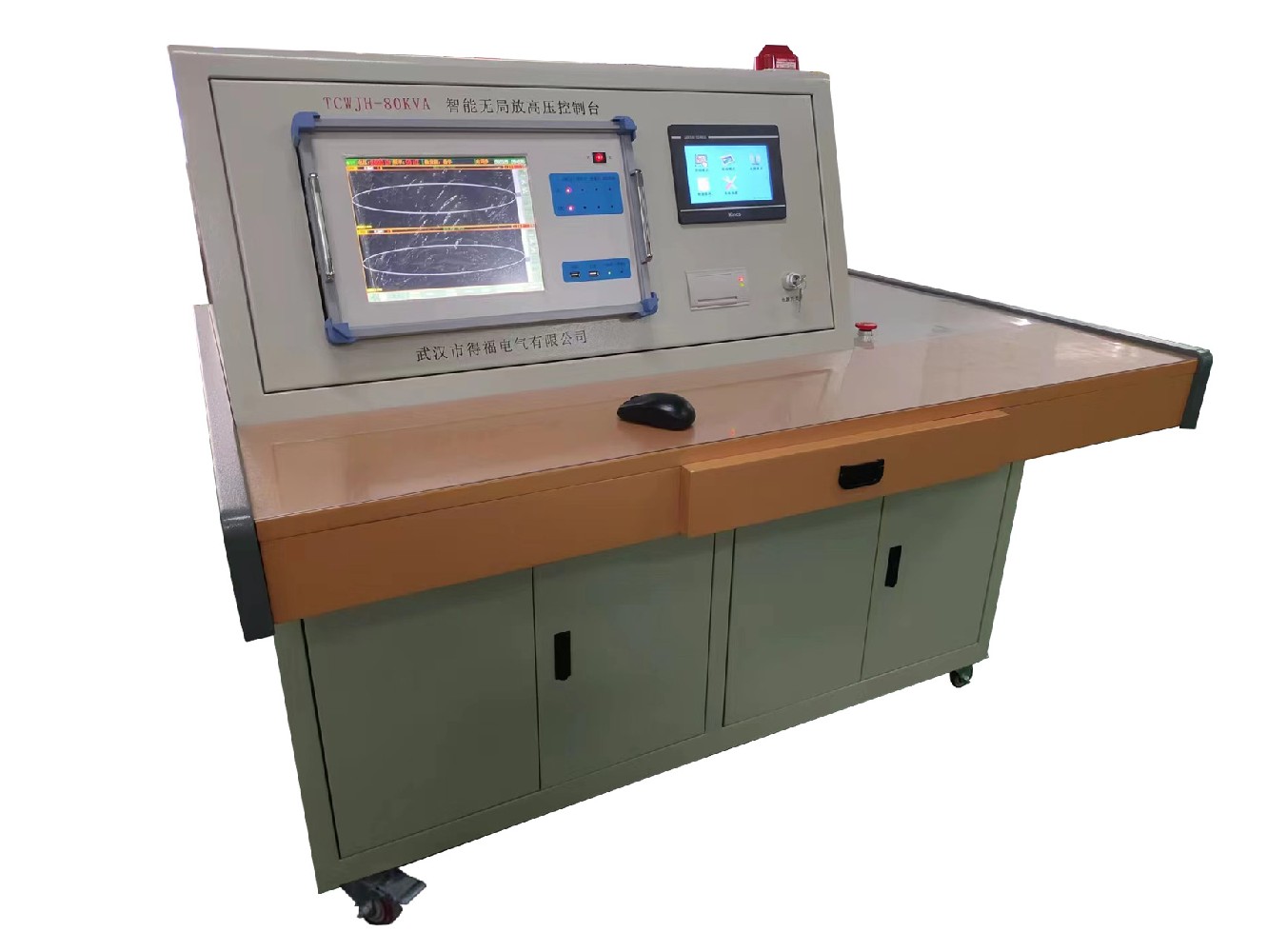

1、控制臺

（1）電源輸入：AC380V ±10% 單相

（2）容    量：80KVA

（3）輸入電流：200A

（4）輸出電壓：0—420V 單相

（5）輸出電流：0-190A

（6）電壓測量精度：0.5%

（7）電流測量精度：0.5%

2、試驗變壓器

（1）輸入電壓：AC0-400V  單相

（2）容    量：80KVA

（3）輸入電流：200A

（4）輸出電壓：0—30kV 單相

（5）輸出電流：0-2.6A

（6）儀表電壓：100V 單相

注：本測試系統采用自動模式、手動模式及手機APP無線控制自動和手動操作模式，當手機APP開啟無線控制的時候，測試系統控制權由觸摸屏控制改為手機APP控制，急停按鈕不受影響！
