一、 概述

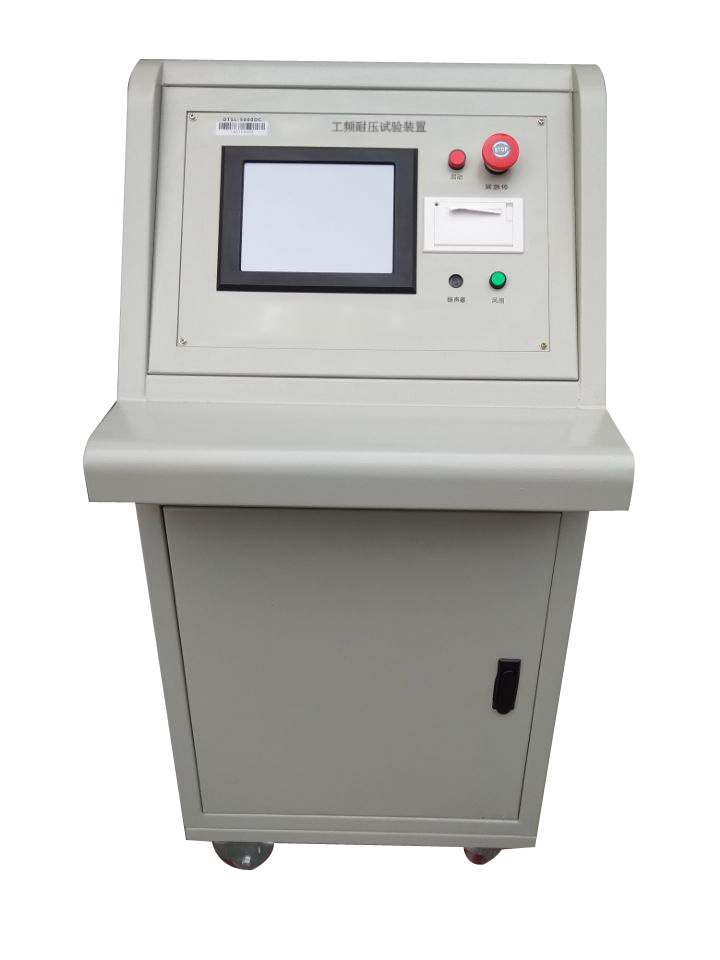

TCWJH智能控制臺是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。本產品符合電力行業標準:DL/T848.2-2004。該裝置主要由電動調壓器、試驗變壓器、微電腦測控單元、微型打印機、及大屏幕真彩觸摸屏組成。

二、 工作原理

以微電腦測控單元為核心，通過自動或手動工作方式，控制電動調壓器的輸出電壓，經過高壓試驗變壓器產生高壓電壓，然后將高壓電壓施加到被試品上產生測試電流，在持續規定的時間內，檢驗測試電流是否超標以判斷被試品是否合格。

三、 主要功能及特點

¨ 專業高壓試驗裝置，微電腦智能化測量及控制，確保高精度、高可靠各項性能

¨ 8寸大屏幕真彩觸摸屏，中文人機界面，顯示美觀全面，操作簡單方便

¨ 具有全自動和手動測試方式，可自動升壓、自動計時、自動回零、自動保護、自動存儲結果等功能

¨ 可任意設定輸出電壓、保護電流、耐壓時間、及升壓速度（調速功能需用戶定制）

¨ 具有交直流轉換、抽頭或串級轉換功能（此功能需用戶定制）

¨ 具有智能調壓算法，臨近目標電壓時自動逐步逼近，確保不過壓、保護被試品

¨ 具有零位啟動聯鎖、接地聯鎖、門控安全聯鎖功能，確保操作人員安全

¨ 可自動捕捉峰值電壓、電流，便于做擊穿試驗

¨ 試驗結果自動保存，可隨時查看和打印,可以定制與PC機聯機接口

¨ 保護功能完善，具有輸入輸出電壓電流多重保護，并發出聲光報警

四、 主要技術參數

¨ 供電電源：AC 220V或380V±10%，50Hz

¨ 電壓分辨率：0.01-0.1kV

¨ 電流分辨率：0.001-0.1mA

¨ 測量精度：0.2-1%

¨ 人機界面：大屏幕真彩觸摸屏操作及顯示

¨ 測試方式：自動或手動測試

¨ 計時方式：按設定時間，自動或手動計時

¨ 計時范圍：0~65535S

¨ 環境溫度：0~40^oC

¨ 環境濕度：RH < 90%（無凝結水
