一、概述

SLQ-1000大電流試驗器采用先進的制造工藝和大容量的專用變壓器，并且帶有LED數字顯示的電流表。外配鋁合金機箱、PC面板。具有輸出容量大、體積小、重量輕，外形美觀的特點，主要適用于電力系統的CT變比、接觸電阻等需要大電流試驗的場合。

二、主要性能指標

1．輸入電源：AC：220V·27.3A，50Hz

2．輸出電流：AC：0~1000A．輸出電壓AC:0~6V

3．輸出電流波形失真度：≤5％

4．LED數顯，量程：0～1000A，

5．使用環境：溫度－10～40℃，相對濕度<80％

6．體積：450×350×200mm³

7．重量：42Kg

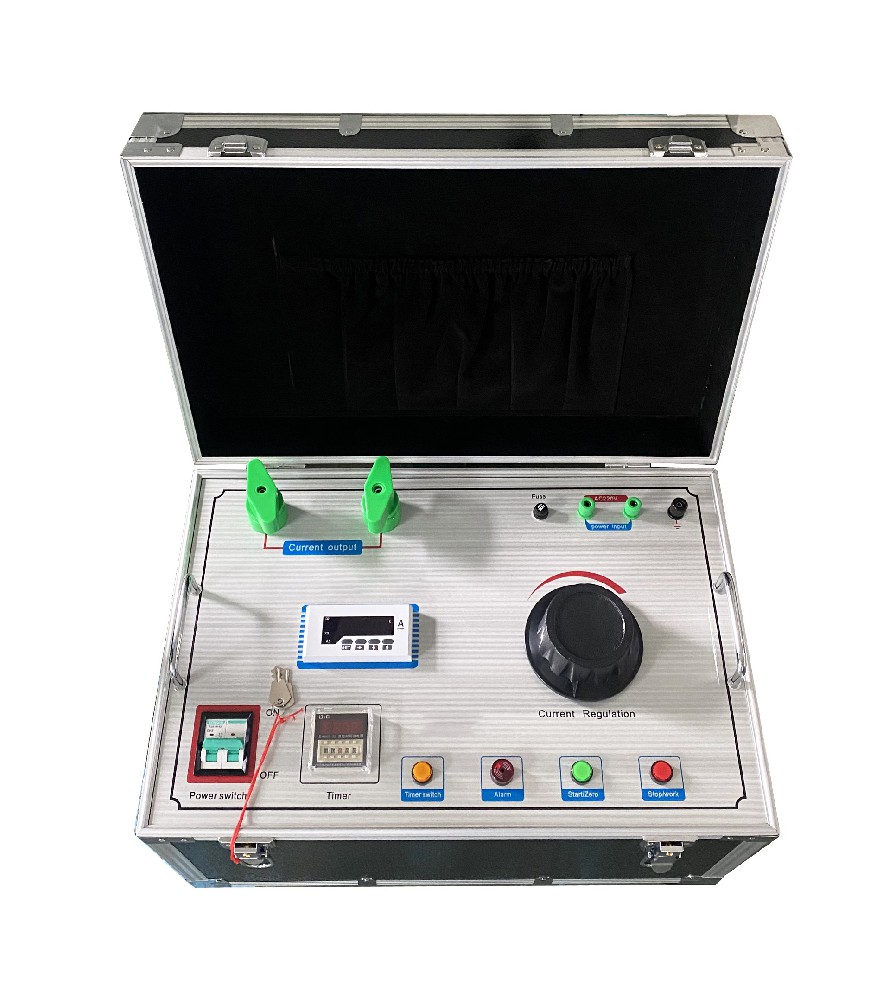

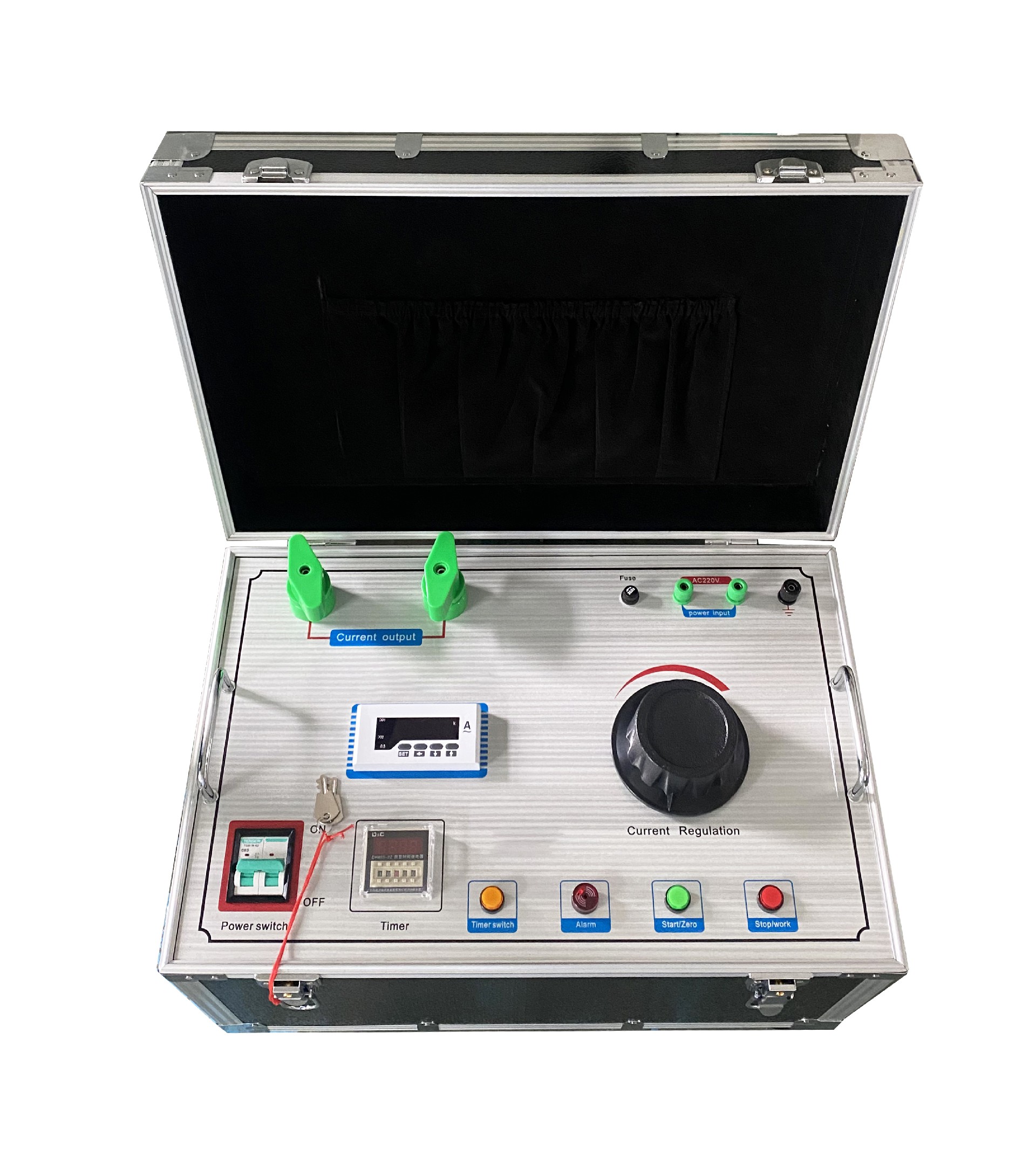

三、面板及功能

1.電源輸入接線柱：AC：220V電源由此輸入

2．保險管

3．LED數顯電流表。

4．大電流調節旋鈕

5．電流運行按鈕，按下此按鈕，大電流輸出，工作信號燈亮。

6．電流切除按鈕，按下此按鈕，大電流切除，輸出電源信號燈亮。

7．總電源開關

8．LED數顯電流表

9．接地接線柱，為使用安全，使用時應將此接線柱接地。

四、工作原理（僅參考）

首先將大電流調節旋鈕反時針旋至零位，接上被試品，在接上外電源AC220V，合上總電源開關，這時電源信號燈亮，按下運行按鈕，工作信號燈亮，電源信號燈滅，調節大電流調節手柄（調壓器），大電流輸出端子有電流輸出，同時LED數顯電流表上有顯示，升流器最大空載輸出電壓0~6V，輸出電流0~1000A.

五、注意事項

1．本試驗器輸入電源電纜截面應大于2mm²，大電流輸出連接電纜截面應大于lOOmm²，并盡量縮短輸出連接電纜長度。

2．只要能達到輸出電流要求。盡量使用并聯輸出。

3．應避免長時間連續輸出。

4．為使用安全，應將接地端子可靠接地。

六、裝箱清單

1、大電流試驗（發生）器         1臺

2、100mm2大電流導線2根*2.5米     1套（自配）

3、產品說明書                1份

4、產品合格證/保修卡           1份
