一、簡介

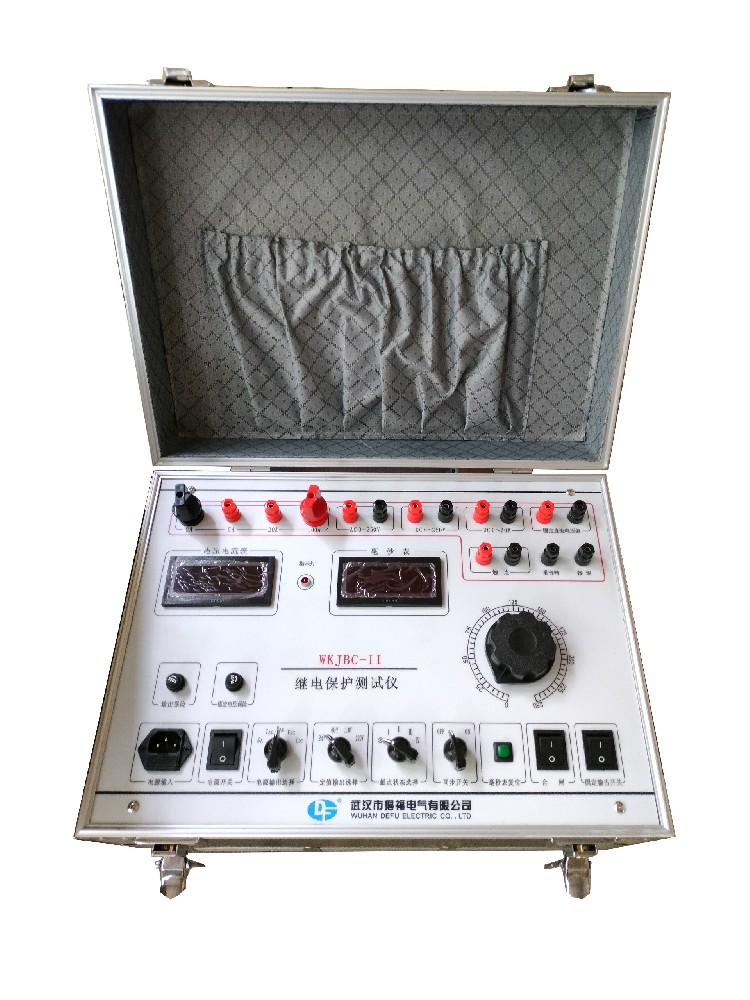

WKJBC-II繼電保護測試儀是在原JBC基礎上開發成功的新一代校驗裝置。本儀器內部的交直流電壓、電流源采用了最新的電源技術，為現場人員將電源儀器技術用于其它試驗提供了便利，本儀器實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便，一目了然，因而迎得了廣大用戶的一致好評。

二、技術參數

1、輸出特性

交流電流：0～100A/10V可調（可定做150A、200A）

0～20A/25V 可調

0～5A/8V   可調

交流電壓：0～250V/4A可調

直流電流：0～20A/25V可調

直流電壓：0～250V/4A可調

定值輸出直流電壓 24V  48V  110V  220V

毫秒表時間：0～99.9999s（可根據用戶要求改999.999Ss）

分辨率：0.1ms

2、儀器使用電源  AC220V±5％，50Hz±5％

3、功能

本儀器可對下述各種繼電器或成組保護進行校驗：

（1）量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。

（2）時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。

（3）中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。

（4）重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。

（5）差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。

（6）其它各種非常見繼電器。
